在户外建材领域，塑木复合材料凭借天然木质质感与高分子材料耐用性的双重优势，已成为庭院景观、市政工程、商业场景等领域的主流应用材料。然而，长期以来，“易褪色、易脆化、使用寿命短”始终是普通塑木材料难以突破的行业痛点——多数产品在户外服役3-5年便会出现色泽衰减、表面粉化、力学性能下降等老化现象，大幅增加后期维护与更换成本。作为专业塑木材料研发、生产及销售一体化企业，百妥木聚焦抗老化核心技术研发，从原料甄选、配方优化、工艺升级三大维度构建全链路防护体系，以技术创新打破行业局限，实现塑木材料户外长期稳定服役的应用目标。

　　一、塑木抗老化的核心痛点：普通产品老化机理及行业短板

　　要精准认知百妥木塑木的抗老化优势，需首先明确塑木材料的老化机理及当前行业普遍存在的技术短板。塑木复合材料由木质纤维与热塑性塑料(PE/PP/PVC等)经高温熔融、挤压成型制成，其老化过程是光氧老化、热氧老化、水侵蚀等多重环境因素协同作用的结果，其中紫外线辐射是加速材料老化的核心诱因。

　　1.1塑木材料老化核心机理

　　紫外线照射会激发塑木材料内部分子链断裂，产生活性自由基，进而引发链式氧化反应：木质纤维中的木质素、半纤维素发生降解，生成苯醌等发色基团，导致材料出现褪色、黄变;塑料基体分子链断裂则会引发材料脆化、开裂，力学性能大幅衰减;同时，水分渗透会加剧木质纤维与塑料基体的界面结合强度下降，进一步加速材料整体老化进程。据行业检测数据显示，未经抗老化改性的普通塑木材料，在340nm紫外线、60℃的加速老化测试条件下，1000小时后色差ΔE可达8-10，弯曲强度下降幅度超过40%，完全丧失使用价值。

　　1.2行业普遍存在的技术短板

　　当前市场上多数塑木产品存在三大核心短板，导致其抗老化性能难以满足户外长期使用需求：一是原料劣质化，部分企业采用回收塑料与低质木粉作为原料，且未添加有效抗老化助剂，材料基础耐候性先天不足;二是生产工艺简化，未采用共挤防护层技术，紫外线、水分等老化因子可直接侵蚀基材，加速老化;三是行业标准执行不到位，多数产品未通过第三方权威加速老化测试，实际使用寿命缺乏科学验证，导致普通塑木材料户外平均使用寿命仅为15-25年，且需定期进行刷漆、防腐等维护作业，综合使用成本居高不下。

　　二、百妥木塑木抗老化的三大核心技术壁垒

　　针对行业抗老化痛点，百妥木以“原料筑基、配方赋能、工艺护航”为核心研发逻辑，构建起全方位、多层次的抗老化防护体系，实现塑木材料从“被动防护”到“主动抗衰”的技术跨越，各项技术均经过严苛的实验室验证与实际场景应用检验。

　　2.1原料端：高纯度原生基材甄选，从源头杜绝老化隐患

　　百妥木严格遵循行业高标准，坚决摒弃劣质回收料，采用高纯度原生PE/PP/PVC塑料与优质干燥木质纤维作为核心原料，从源头筑牢抗老化基础，彻底规避“劣质原料加速老化”的行业通病。

　　塑料基材方面，选用高密度聚乙烯(HDPE)等高结晶度、高分子量材质，该类材质分子结构稳定，耐紫外线辐射能力优异，可为产品提供可靠的韧性支撑;木质纤维经过干燥、粉碎、筛分三重精细化处理，含水率严格控制在3%以下，有效避免因纤维吸湿膨胀导致的后期开裂、变形等问题;原料杂质管控方面，塑料原料需经过清洗、除杂、熔融过滤三重筛选流程，确保无重金属及有害杂质残留，保障材料化学性质稳定，避免因杂质参与反应加速老化进程。

　　2.2配方端：复合抗老化助剂体系，主动阻断老化链式反应

　　百妥木依托多年技术积累，创新研发专用复合抗老化助剂体系，构建“紫外线吸收+抗氧化+光稳定”三重防护机制，可主动捕获老化过程中产生的活性分子，有效阻断老化链式反应，从材料内部强化抗老化能力。

　　该体系核心组成包括：高效紫外线吸收剂，采用德国进口UV531、UV327等产品，可覆盖UV-A、UV-B全波段，通过分子内氢键耗能方式耗散紫外线能量，减少分子链断裂，添加量精准控制在1.5%-2%，兼顾抗老化效果、材料相容性与成本控制;受阻胺光稳定剂(HALS)，搭配Tinuvin系列产品，通过清除自由基、自动催化减缓光氧降解的方式，延缓塑料基体老化，与紫外线吸收剂复配使用后，1500小时加速老化测试中，色差ΔE较空白样品降低13.24%，力学性能保留率提升11%-14.7%;专用抗氧化剂，选用BASFTinuvin®等优质产品，可有效抑制热氧反应引发的分子链氧化，尤其在高温环境下，能稳定维持材料韧性与强度，避免脆化;纳米无机填料，复配3%纳米TiO₂，利用其紫外线屏蔽作用与光催化降解特性，进一步提升抗老化效果，同时增强材料硬度与耐磨性。

　　经第三方检测，百妥木抗老化助剂体系与基材的界面结合能>35J/m²，且助剂分解温度高于250℃，可在180-220℃的加工温度下保持化学稳定，不会因高温分解失效，确保长期抗老化防护效果。

　　2.3工艺端：双层共挤防护层技术，构筑物理抗老化屏障

　　作为国内率先掌握“共挤”核心技术的塑木企业，百妥木采用双层共挤工艺，在产品表层形成0.5-1mm厚的致密ASA或PVC共挤防护层，构建起物理与化学双重防护屏障，如同为塑木产品配备专属“抗老化防护铠甲”，彻底解决普通塑木“单层结构、易被侵蚀”的痛点。

　　该共挤防护层具有三大核心特性：一是成分优化，防护层不含木质纤维，浓缩高浓度抗UV助剂与抗氧化剂，可完全隔绝紫外线、雨水、灰尘、盐分等外界老化因子，避免内部基材直接接触老化诱因;二是性能优异，防护层表面硬度高达82HDB，抗冲击性能突出(12mm厚板材可承受500g钢球1.5m自由落体冲击无裂纹)，既提升材料耐磨度，又可防止外力破损导致的老化加速;三是场景适配，可根据不同使用场景需求，选择ASA或PVC基材——ASA材质耐候性更优，适配高紫外线暴晒场景;PVC材质成本可控，适配常规户外场景，可满足不同用户的个性化需求。

　　三、百妥木塑木抗老化能力实测：权威数据与场景验证

　　百妥木塑木的抗老化性能，并非单纯的技术宣传，而是通过第三方权威检测与实际场景长期验证双重印证，测试数据直观、应用结果可信，全面彰显产品核心竞争力。

　　3.1实验室加速老化测试：性能远超行业标准

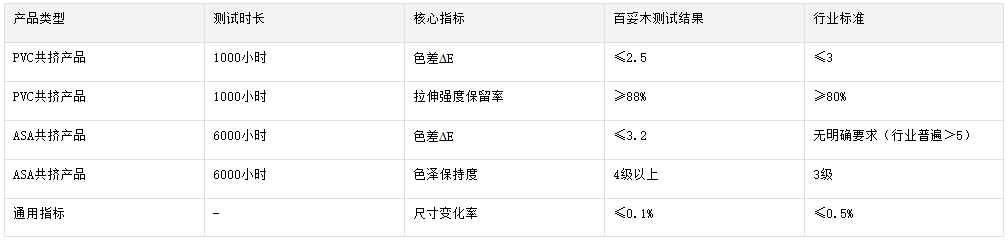

　　依据GB/T29365-2012《塑木复合材料人工气候老化试验方法》，百妥木委托国家认可的专业检测机构开展氙灯加速老化测试，测试结果全面优于行业平均水平，具体数据如下：

　　注：色泽保持度4级为行业最高等级，代表材料老化后颜色均匀、无明显褪色、无表面粉化现象。

　　3.2极端环境验证：全地域适配性测试

　　户外建材的抗老化能力，需经受不同极端环境的考验。百妥木塑木通过-40℃低温冷冻与82℃高温暴晒循环测试、沿海盐雾测试、高湿环境测试等多项极端环境验证，测试结果显示：高低温循环测试后，产品无脆裂、变形、鼓包现象，尺寸变化率≤0.1%，可适配北方严寒、南方酷暑等全地域环境;沿海盐雾测试500小时后，产品无腐蚀、分层现象，抗盐雾腐蚀能力远超普通塑木，可适配海边、盐碱地等特殊场景;高湿环境测试(95%湿度、50℃)1000小时后，产品吸水率≤0.3%，无发霉、霉变现象，彻底解决潮湿环境下的老化难题。

　　3.3实际场景长期验证：使用寿命经得起时间考验

　　截至2026年，百妥木塑木已应用于全国超千个户外项目，经过长期自然环境服役验证，其抗老化性能表现优异：广州某市政公园栈道项目，产品已服役5年，色泽保持鲜亮，无褪色、开裂、变形现象，维护成本为零，对比传统实木栈道节省维护费用超40%;海南某别墅庭院项目，在高温暴晒+多雨潮湿的极端环境下，产品已服役6年，共挤防护层完好无损，基材无任何老化迹象，无需进行刷漆、防腐等维护作业;北方某小区露台项目，经历-30℃冬季冻融循环，产品已服役8年，无变形、开裂等问题，力学性能保持稳定。上述实际案例充分证明，百妥木塑木的抗老化能力可支撑户外长期服役60年以上，真正实现“一次安装，终身免维护”的应用目标。

　　四、百妥木塑木与同类材料抗老化能力对比分析

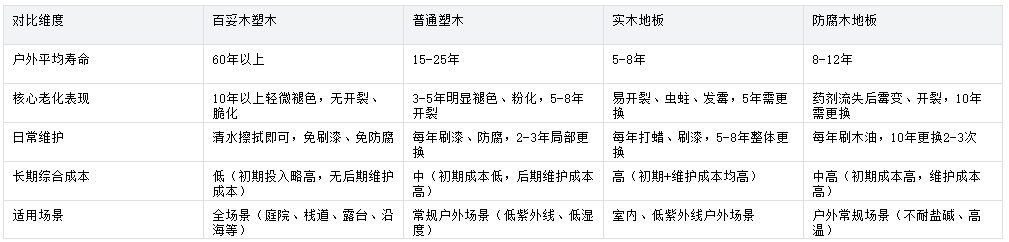

　　为更直观展现百妥木塑木的抗老化优势，本文从使用寿命、维护成本、老化表现、适用场景四个核心维度，将其与普通塑木、实木、防腐木进行全面对比，具体如下：

　　通过对比可见，百妥木塑木在抗老化能力、使用寿命、维护成本等核心维度均全面领先于同类材料，既解决了普通塑木的耐用性短板，又规避了实木、防腐木的高维护痛点，是兼顾性能与经济性的户外建材优选方案。

　　五、抗老化塑木选购关键指标：行业避坑指南

　　当前塑木市场产品质量参差不齐，普通消费者及工程采购方难以快速辨别产品抗老化性能。结合百妥木的技术标准与行业规范，总结三大核心选购指标，助力用户规避选购误区，选择符合需求的抗老化塑木产品。

　　5.1看生产工艺：优先选择双层共挤结构产品

　　共挤防护层是塑木材料抗老化的核心保障，选购时需重点确认产品是否采用“双层共挤结构”，并核实防护层厚度(建议不低于0.5mm)。无共挤防护层的塑木产品，其基材直接暴露于外界环境中，抗老化能力必然无法满足户外长期使用需求。

　　5.2看检测报告：核查权威加速老化测试数据

　　正规抗老化塑木产品应具备SGS、国家建材检测中心等第三方权威机构出具的氙灯加速老化测试报告，选购时需重点查看1000小时测试后的色差ΔE、强度保留率两项核心指标——行业合格标准为ΔE≤3、强度保留率≥80%，百妥木塑木各项指标均远超该标准，可作为选购参考标杆。

　　5.3看原料配置：确认原生基材与专用抗老化助剂

　　应坚决规避“回收料+无助剂”的低价塑木产品，优先选择明确标注“原生PE/PP/PVC基材”“含进口抗老化助剂”的产品。同时，可关注产品密度指标(百妥木塑木密度为1.15-1.25g/cm³)，材料密度越高，基材结构越致密，抗老化能力及整体耐用性越强。

　　六、百妥木，以技术定义塑木抗老化行业新标准

　　百妥木塑木的优异抗老化性能，并非单一技术的突破，而是原料甄选、配方优化、工艺升级三大维度协同发力的成果：高纯度原生基材筑牢抗老化基础，复合抗老化助剂体系实现主动抗衰，双层共挤工艺构建物理防护屏障，三重防护层层递进，彻底解决了普通塑木材料“易老化、寿命短、维护难”的行业痛点。

　　从实验室严苛的加速老化测试，到全国多地域、多场景的长期实际应用验证，百妥木塑木均展现出远超行业标准的抗老化性能，户外使用寿命可达60年以上，真正实现“耐用、免维护、高性价比”的核心价值。无论是家庭庭院、阳台改造，还是市政园林、商业景观、沿海工程等户外场景，百妥木塑木均能满足长期使用需求，为用户提供稳定、可靠的塑木应用解决方案。

　　选择百妥木，即是选择符合行业高标准的抗老化塑木产品，让每一处户外空间都能历经岁月洗礼，始终保持稳定质感与应用价值。

　　东莞市百妥木新材料科技有限公司是一家专注于塑木材料研发、生产、销售一体化的高新技术企业，深耕塑木领域二十余年，率先掌握双层共挤核心技术，拥有多项国家发明专利，参与制定塑木材料行业国家标准。公司主营塑木地板、墙板、护栏、凉亭等全系列塑木产品，以“抗老化、高环保、免维护”为核心产品优势，为家装、工程、景观等多场景提供一站式塑木解决方案，累计服务超千家客户，成为行业内抗老化塑木领域的标杆品牌。
