在高端塑木材料领域，百妥木始终以“专业、高端、定制”为核心定位，凭借卓越的产品性能与严苛的品质管控，成为全球高端塑木市场的标杆品牌。作为专注于高端塑木材料研发、生产与销售的企业，百妥木产品不仅可实现全方位高端定制，更出口欧美、英国、日本、韩国、德国、俄罗斯、法国、意大利、加拿大、澳大利亚、西班牙、荷兰、智利、卡塔尔等30多个国家和地区，赢得了全球客户的高度认可与信赖。其产品性能的优越性，早已通过国际权威检测机构——深圳天祥质量技术服务有限公司(Intertek)的严苛检测，每一项数据都彰显着百妥木的硬核实力。

　　塑木复合材料作为融合木材自然质感与塑料耐用特性的新型环保材料，其性能好坏直接决定了应用场景的适配性与使用寿命。百妥木深耕高端塑木领域多年，依托专业研发团队与先进生产工艺，将产品理化性能提升至行业领先水平，从硬度、耐磨性到抗冲击、抗变形，每一项性能都经过科学设计与严格检测，既保留了木材的天然美感，又克服了传统木材易腐烂、易变形的痛点，同时兼顾塑料的耐候、防水优势，成为高端建筑、户外景观、高端家装等领域的优选材料。

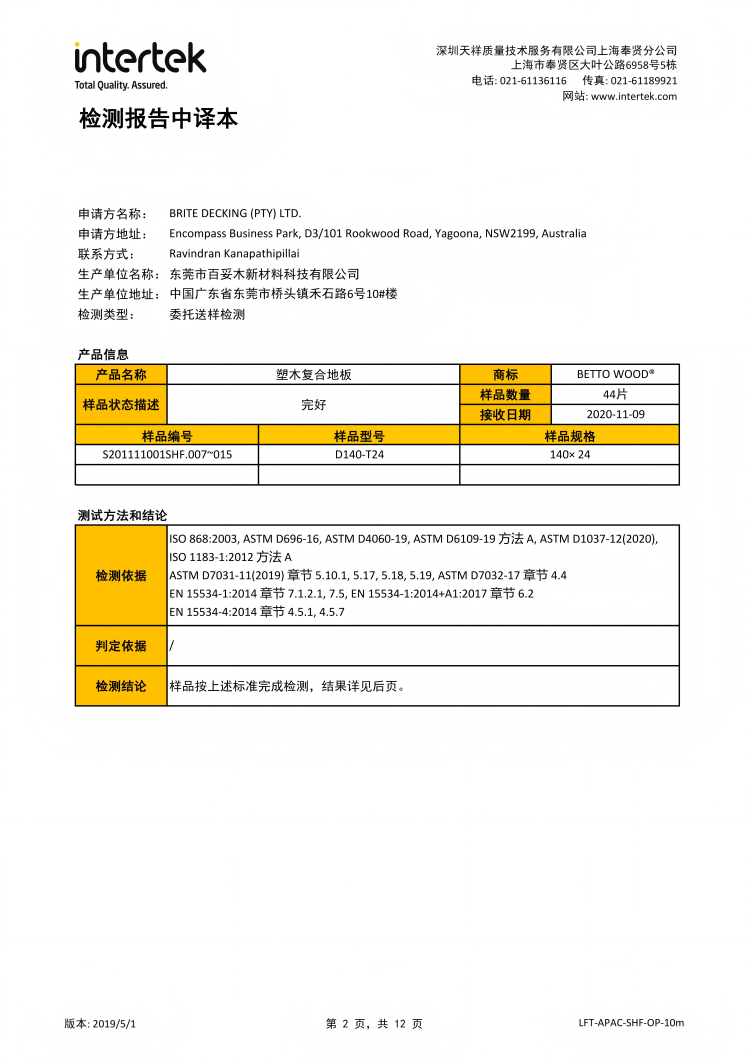

　　硬度出众，耐磨抗刮，适配高频使用场景。硬度是塑木材料耐用性的基础指标，直接影响材料的抗刮擦、抗损伤能力。根据Intertek检测报告显示，百妥木塑木复合地板(型号D140-T24，规格140×24)经过严格检测，邵氏D硬度平均值达到73.5，五个测试位置的数值分别为72.6、72.8、74.0、74.8、73.5，数值波动小，说明材料硬度均匀，质地紧实。该检测严格遵循ISO 868:2003标准，样品在(23±2)℃、(50±5)%RH环境下调养24小时后进行测试，确保数据的准确性与客观性。

　　除了基础硬度，百妥木塑木材料的耐磨性能同样表现突出。在耐磨性能检测中，采用ASTM D7031-11(2019)章节5.17和ASTM D4060-19标准，样品在标准环境下调养24小时后，使用CS-17磨轮，施加1000g负重，经过1000转磨损测试，耐磨指数达到99.9(耐磨指数为质量损失的1000倍，单位mg/转)。这一数据表明，百妥木塑木材料表面耐磨性极强，即便在高频踩踏、摩擦的场景下，也能保持表面完好，不易出现划痕、磨损，尤其适合户外地板、高端家装地面、商业空间等高频使用场景，大幅降低后期维护成本。

　　同时，百妥木塑木材料的抗压、抗冲击性能也通过了国际标准检测，展现出优异的结构稳定性。在压痕测试中，遵循EN 15534-1:2014章节7.5和EN 15534-4:2014章节4.5.7标准，采用直径10mm的钢质球体作为测试压头，预载20N、施加2000N负载，加载时间(25±5)s，恢复时间24小时后，检测得出布氏硬度为28MPa，弹性恢复率为38%。这意味着材料在受到较大压力时，既能保持自身形态稳定，又能在压力解除后实现一定程度的弹性恢复，不易出现永久压痕，延长了材料的使用寿命。

　　落球冲击测试更直观地体现了百妥木塑木材料的抗冲击能力。测试遵循EN 15534-1:2014章节7.1.2.1和EN 15534-4:2014章节4.5.1标准，采用1000g落球，从700mm高度下落冲击样品，结果显示，实心截面的百妥木塑木材料最大压痕深度仅为0.15mm，远低于检测要求中“10个测试样品中无样品压痕深度≥0.5mm”的标准，判定为合格。这一性能使得百妥木塑木材料能够应对户外冲击、重物撞击等突发情况，不易出现破损、断裂，适配户外景观、公共设施等复杂使用环境。

　　弯曲性能优异，承重能力突出，适配多种结构场景。百妥木塑木材料的弯曲性能经过严格检测，遵循ASTM D6109-19方法A和ASTM D7032-17章节4.4标准，样品在(23±2)℃、(50±5)%RH环境下调养至少40小时后，采用384mm检测跨距、11.4mm/min检测速率进行测试，得出弯曲强度(MOR)为21.6MPa，抗弯刚度(MOE)为1673MPa。这一数据表明，百妥木塑木材料具有较强的弯曲韧性和承重能力，能够承受较大的弯曲应力而不易断裂、变形，可广泛应用于地板、廊架、护栏、凉亭等需要承重的结构部位，既保证了结构稳定性，又兼顾了材料的轻便性。

　　此外，百妥木塑木材料的蠕变恢复性能也表现出色，进一步印证了其结构稳定性。蠕变恢复测试遵循ASTM D7031-11(2019)章节5.10.1标准，样品在标准环境下调养至少40小时，采用384mm检测跨距，施加100psf(4.79kN/m²)设计载荷，安全系数2.0、调整系数1.0的条件下，测试得出蠕变恢复平均值为85%，最大总变形量仅为2.59mm，最大未恢复变形量为0.56mm。蠕变恢复性能优异，意味着材料在长期受力情况下，能够有效抵抗变形，即便出现轻微变形，也能在载荷解除后大部分恢复原状，避免了长期使用过程中因变形导致的结构松动、外观破损等问题，尤其适合长期暴露在户外、需要长期承重的场景。

　　耐候性卓越，防水防潮，适配全球多气候环境。作为出口全球30多个国家和地区的高端塑木品牌，百妥木塑木材料必须适应不同国家的气候差异，从寒冷的俄罗斯到炎热潮湿的卡塔尔，从温带的欧洲到亚热带的澳大利亚，其耐候性能始终保持稳定。线性热膨胀系数是衡量材料耐温性、抗变形能力的关键指标，百妥木塑木材料的线性热膨胀系数检测遵循ASTM D7031-11(2019)章节5.18和ASTM D696-16标准，样品在标准环境下调养至少40小时后，在-30℃(-22℉)至30℃(86℉)的温度范围内测试，得出线性热膨胀系数为42.8×10⁻⁶mm/mm/℃。这一数据表明，材料在温度剧烈变化时，热胀冷缩现象不明显，不易出现开裂、变形，能够适应不同地区的温度差异，确保在极端气候条件下依然保持性能稳定。

　　防水防潮性能是塑木材料区别于传统木材的核心优势之一，百妥木进一步优化了这一性能。根据检测报告，百妥木塑木材料的吸水率及厚度膨胀测试遵循ASTM D7031-11(2019)章节5.19标准，样品在(23±2)℃、(50±5)%RH环境下养护40小时后，在23℃水中浸泡24小时，检测得出吸水率仅为1.48%。极低的吸水率意味着材料不易吸水膨胀、发霉腐烂，能够有效抵抗潮湿环境的侵蚀，无论是户外雨天、海边潮湿环境，还是室内潮湿区域，都能保持性能稳定，解决了传统木材易受潮、易腐烂、易虫蛀的痛点，使用寿命远超传统木材。

　　密度均匀，质地优良，奠定高端品质基础。密度是塑木材料内在品质的重要体现，直接影响材料的强度、耐用性和外观质感。百妥木塑木材料的密度检测遵循EN 15534-1:2014+A1:2017章节6.2和ISO 1183-1:2012方法A标准，样品在标准环境下调养至少96小时后进行测试，得出密度为0.815g/cm³，密度均匀，质地紧实，无空洞、杂质等缺陷。均匀的密度使得材料各部位性能一致，避免了因密度不均导致的局部易损、变形等问题，同时也让材料的加工性能更优异，可锯、可钉、可刨，适配高端定制的各种需求。

　　作为专业的高端塑木材料供应商，百妥木不仅注重产品性能的提升，更坚持环保理念，其塑木材料采用木质纤维与热塑性材料科学配比，经过特殊工艺加工而成，既实现了废旧资源的循环利用，又避免了传统木材砍伐对环境的破坏，是真正的绿色环保材料。同时，百妥木支持全方位高端定制，可根据客户的需求，定制不同规格、不同颜色、不同纹理的塑木产品，无论是高端家装的个性化需求，还是户外景观的整体配套，都能精准适配，满足全球不同客户的多样化需求。

　　从Intertek的权威检测数据，到全球30多个国家和地区的市场认可，百妥木高端塑木材料的每一项性能都经得起考验。过硬的硬度、优异的耐磨性、突出的抗冲击能力、稳定的弯曲性能、卓越的耐候性和防水防潮性能，共同构成了百妥木的核心竞争力。未来，百妥木将继续深耕高端塑木领域，不断优化产品性能，完善定制服务，以更优质的产品、更专业的服务，持续领跑全球高端塑木市场，为更多客户提供环保、耐用、高端的塑木解决方案，让百妥木的品质力量，惠及全球每一个角落。
